防爆板、泄爆片
防爆板为平板开缝型结构，具有泄压面积大、密封性能好、动作灵敏、安全可靠、爆破压力低等优点。广泛用与粉尘行业，是保护料仓、除尘器、干燥设备、旋风分离器等粉尘处理设备的重要泄压装置。
产品特点
1、材质：SUS/氟塑料/SUS
2、开启允差：±25%
3、标准爆破压力：0.01Mpa
4、标准工作温度：-40～280℃
5、适用于可燃性粉尘
产品规格

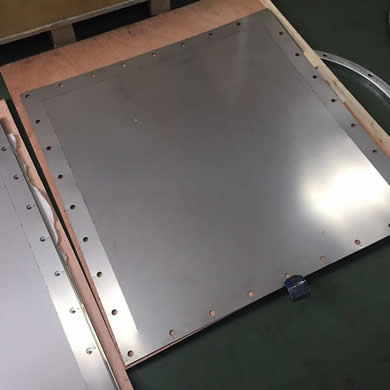

方形防爆板：
|
公称尺寸（mm） |
内径尺寸(mm) |
外径尺寸(mm) |
泄放面积(m²) |
|
220×295 |
220×295 |
330×405 |
0.065 |
|
295×445 |
295×445 |
405×555 |
0.132 |
|
410×410 |
410×410 | 520×520 |
0.168 |
|
410×580 |
410×580 | 500×670 | 0.228 |
|
445×445 |
445×445 |
555×555 |
0.193 |
|
375×655 |
375×655 | 475×755 | 0.245 |
|
445×600 |
445×600 |
555×710 |
0.267 |
|
445×750 |
445×750 |
555×860 |
0.330 |
|
445×900 |
445×900 |
555×1010 |
0.400 |
|
600×600 |
600×600 |
710×710 |
0.360 |
|
600×750 |
600×750 |
710×860 |
0.450 |
|
600×900 |
600×900 |
710×1010 |
0.535 |
|
600×1110 |
600×1110 |
710×1220 |
0.657 |
|
750×750 |
750×750 |
860×860 |
0.562 |
|
750×900 |
750×900 |
860×1010 |
0.675 |
|
1000×1000 |
1000×1000 |
1100×1110 |
1.000 |

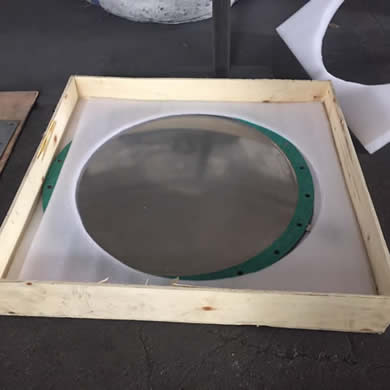

圆形防爆板
|
公称尺寸(mm) |
内径尺寸(mm) |
外径尺寸(mm) |
泄放面积(m²) |
|
200 |
200 |
300 |
0.028 |
|
250 |
250 |
350 |
0.045 |
|
300 |
300 |
400 |
0.065 |
|
350 |
350 |
450 |
0.090 |
|
400 |
400 |
500 |
0.119 |
|
450 |
450 |
550 |
0.152 |
|
500 |
500 |
600 |
0.188 |
|
600 |
600 |
700 |
0.273 |
|
700 |
700 |
800 |
0.373 |
|
800 |
800 |
900 |
0.490 |
|
900 |
900 |
1000 |
0.622 |
|
1000 |
1000 |
1100 |
0.769 |
|
1100 |
1100 |
1200 |
0.933 |
注：1.平板型爆破片有负压操作时，需在下加持法兰上焊接支撑筋以确保爆破正常使用
2.其他尺寸或特殊工作环境请咨询 上一个产品：没有了
